3-осевой джойстик с эффектом Холла на кончиках пальцев -, серия FJ9S

Трехосевой джойстик с эффектом Холла и верхней кнопкой



3-осевой джойстик с кончиком пальца: особенности и преимущества

Джойстик серии FJ9S — это бесконтактный многоосный-контроллер, обеспечивающий долговечное управление положением пальцев. Компактный, низкопрофильный джойстик-, использующий бес-технологию Холла, джойстик серии FJ9S предназначен для приложений с низким рабочим усилием и чистой окружающей средой, требующих неизменной точности и аккуратности. В основном используется для дистанционного управления, управления дроном, управления системой видеонаблюдения и т. д.





Особенности продукта

Основан на принципах эргономики, компактен по форме и удобен в эксплуатации.

Управление кончиками пальцев, пружинный возврат.

Трех-осевое управление под любым углом и в любом направлении.

Ручка сверху максимум с двумя кнопками.

Выход разъема RS232 или USB можно выбрать





Промышленное применение 3-осевого джойстика на эффекте Холла

Эта серия продуктов в основном используется в оборудовании видеоконтроля, электрических инвалидных колясках и медицинском оборудовании.





Техническая информация

Электрические параметры

Напряжение питания	5 ± 0,5 В постоянного тока (стандартное напряжение)
	9 ~ 36 В постоянного тока (широкое напряжение)
Максимальное напряжение питания	22 мА (ось XY)
	33 мА (ось Z)
Максимальное напряжение перегрузки	20 В постоянного тока
Максимальное напряжение обратной полярности	-10 В постоянного тока
Сопротивление нагрузки	10KΩ
Среднее выходное напряжение	2,5 ± 0,1 В постоянного тока
Линейная ошибка выходного напряжения	<± 0.2V



Механические параметры

Угол качания	± 28 градусов (ось XY); ± 42 (ось Z)
Режим работы	Автоматический пружинный возврат
Стартовая сила	3N
Максимальная рабочая сила	8N
Ограничивающая сила	> 300N
Срок службы	>5 миллионов раз (ось XY)
	>5 миллионов раз (ось Z)
Масса	143.5g



Параметры окружающей среды

Рабочая температура	-30 градусов ~ + 70 градусов
Температура хранения	-40 градусов ~ + 85 градусов
Степень защиты	IP65 (над монтажной панелью)

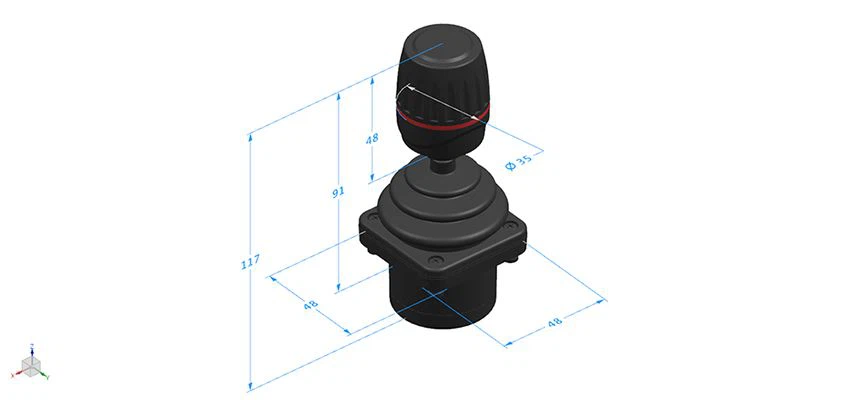

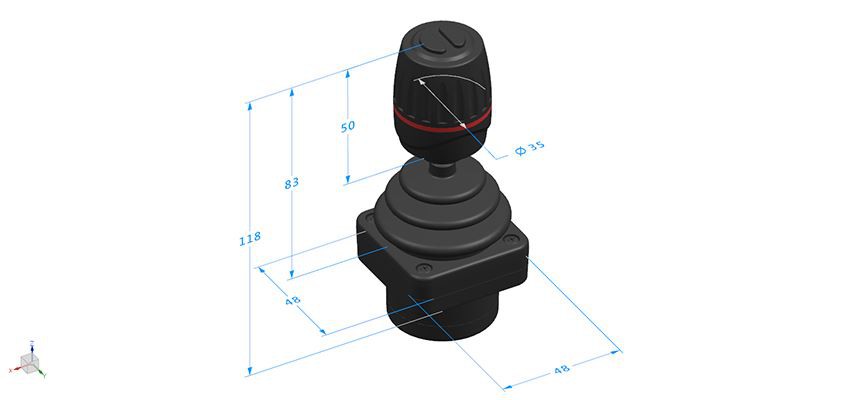

Модель продукта

Конфигурация продукта

Серия FJ9S

Входное напряжение

S	5 В постоянного тока (стандартное напряжение)
W	9 ~ 36 В постоянного тока (широкое напряжение)



Выбор ограничительной пластины

1АХ	прорезной (ось X)
1 день	прорезной (ось Y)
2AP	плюс
2AC	метод ограничения раунда
2AQ	метод квадратичного ограничения
2АГ	круглый предел + направляющая канавка



Выходной сигнал

H51	Тип Холла, выходное напряжение 0,5 ~ 2,5 ~ 4,5 В.
H52	Тип Холла, выходное напряжение 0 ~ 2,5 ~ 5 В
RS232	Выход последовательного цифрового сигнала RS232
USB	Выход цифрового сигнала интерфейса USB

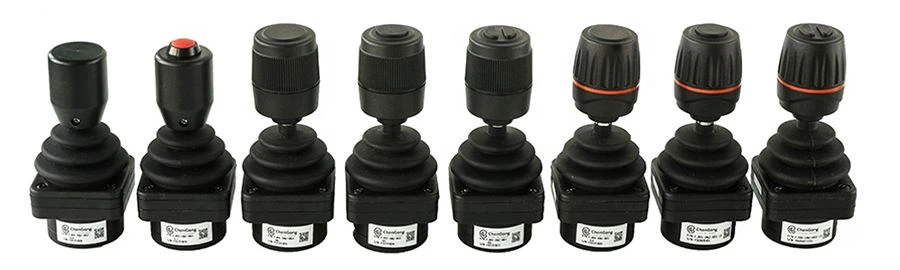

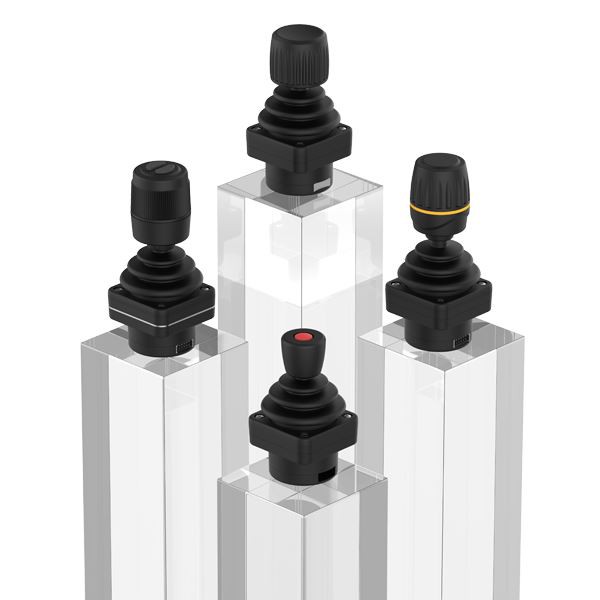

Выбор ручки

Z0	Ручка серии Z, включая ось Z, без кнопки
Z1	Ручка серии Z, включая ось Z, одна кнопка
Z2	Ручка серии Z, включая ось Z, двойная кнопка
ЗН0	Ручка серии Z, без оси Z, без кнопки
ЗН1	Ручка серии Z, без оси Z, одна кнопка
ЗН2	Ручка серии Z, без оси Z, двойная кнопка
L0	Ручка серии L, без оси Z, без кнопки
L1	Ручка серии L, без оси Z, одна кнопка
L2	Ручка серии L, без оси Z, двойная кнопка
L3	Ручка серии L3, без оси Z, без кнопки
H0	Ручка серии H, с осью Z, без кнопок
H1	Ручка серии H, включая ось Z, одна кнопка
H2	Ручка серии H, включая ось Z, двойная кнопка
HN0	Ручка серии H, без оси Z, без кнопки
ХН1	Ручка серии H, без оси Z, одна кнопка
ХН2	Ручка серии H, без оси Z, двойная кнопка

※ Примечания:Трехосные-продукты в настоящее время доступны с ручками серии Z и серии H;





Джойстик с эффектом Холла:3-осевой джойстик с кончиком пальца: часто задаваемые вопросы



Что такое эффект Холла?

Если электрический ток протекает через проводник в магнитном поле, магнитное поле оказывает поперечное воздействие на движущиеся носители заряда, которое стремится оттолкнуть их в одну сторону от проводника. Накопление заряда по бокам проводника уравновешивает это магнитное влияние, создавая измеримое напряжение между двумя сторонами проводника. Наличие этого измеримого поперечного напряжения называется эффектом Холла в честь Э.Х. Холла, открывшего его в 1879 году.



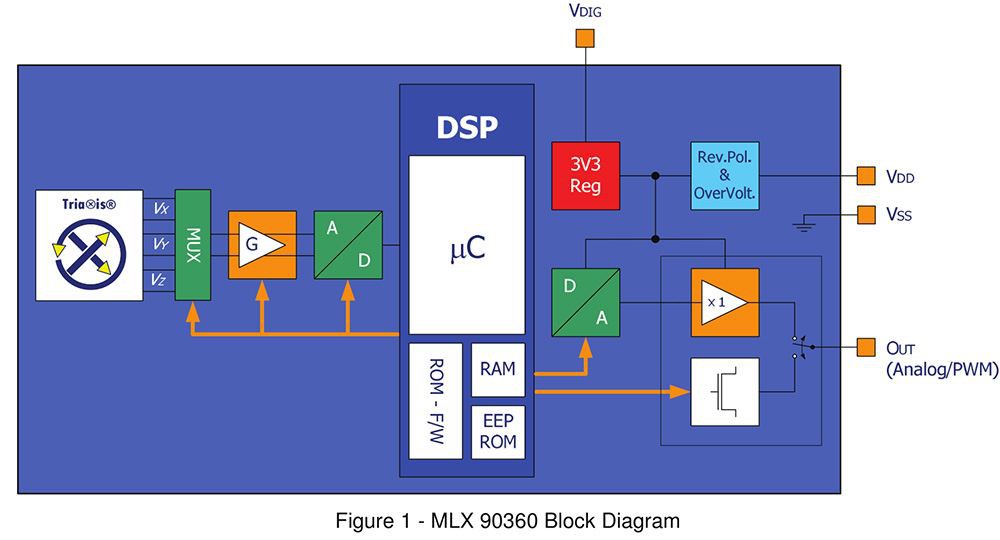

Датчик Холла установлен на электрическом джойстике

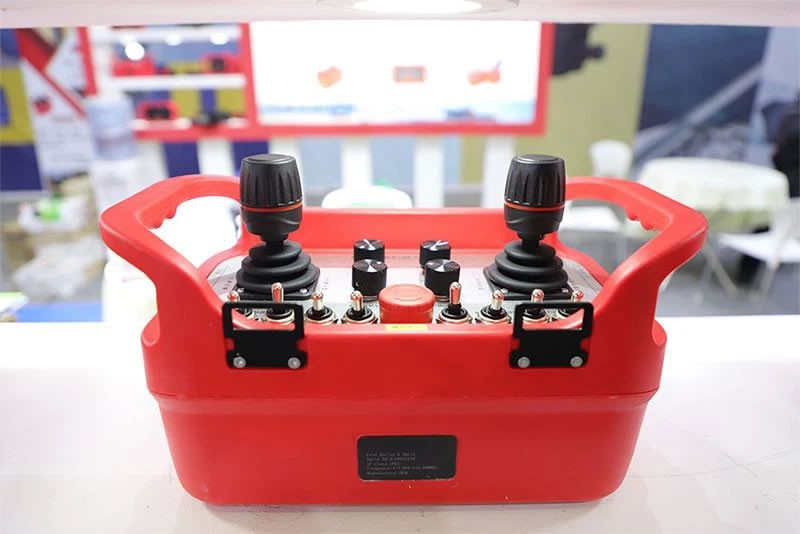

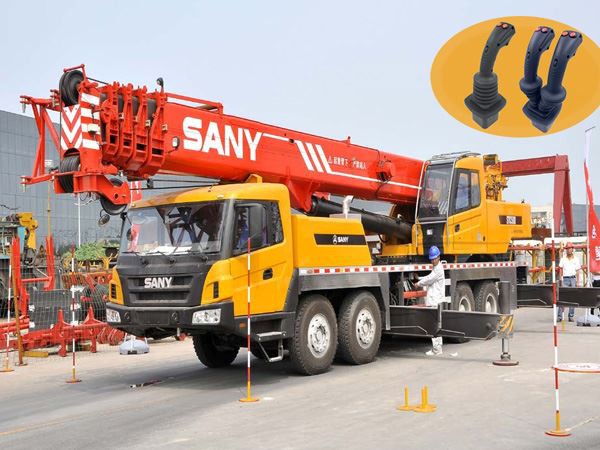

Применение датчиков Холла также распространилось на промышленные применения, где теперь используются джойстики на эффекте Холла для управления гидравлическими клапанами, заменяя традиционные механические рычаги бесконтактным датчиком. К таким применениям относятся карьерные самосвалы, экскаваторы-погрузчики, краны, экскаваторы, ножничные подъемники и т. д.



По мере роста потребности в джойстиках дизайнеры испытывают все большее давление, пытаясь удовлетворить требования к использованию и одновременно сократить расходы. Эти требования включают, помимо прочего, чувствительность, точность, низкое энергопотребление, плавность работы, индивидуальный размер установки и многофункциональные-функции. Это особенно важно в промышленных условиях, где надлежащий контроль тяжелого оборудования имеет решающее значение для предотвращения производственных травм или потери производительности.



Компания CGEC разработала по индивидуальному заказу несколько типов промышленных электрических джойстиков для обслуживания производителей оригинального оборудования (OEM) и операторов в промышленных, коммерческих и потребительских средах. При промышленном применении джойстики для машин и оборудования играют решающую роль. По этой причине важно быть знакомым с двумя ведущими типами промышленных джойстиков: джойстиками с эффектом Холла и джойстиками с потенциометрами.



Особенности джойстика холлового типа:

● Обнаружение угла контакта без-Холла.

● длительный срок службы

● Высокая устойчивость к загрязнению.

● Тенденция в будущем

● Мощность составляет 5 В, возможно напряжение 9–36 В.

За исключением джойстика серии FJ120, все джойстики могут быть выполнены в исполнении холла.



Как получить образцы джойстиков с эффектом Холла?

Мы можем предложить бесплатные образцы с платой за доставку, но вам нужно оплатить образец перед отправкой, тогда мы вернем стоимость образца в вашем первом заказе.



Каков срок поставки этого джойстика с эффектом Холла?

Для джойстика с эффектом Холла мы всегда готовим некоторые запасы, чтобы гарантировать, что оборудование клиента срочно нуждается в замене джойстиков, и мы можем организовать доставку в тот же день. Если он используется в качестве замены для после-технического обслуживания, вы можете найти соответствующий номер детали в каталоге, и его можно использовать после установки. Для джойстиков, изготовленных по индивидуальному заказу, изготовление продукта обычно занимает 2 недели. Если клиенту срочно нужен джойстик с эффектом Холла, мы можем следовать за клиентом, чтобы доставить товар в кратчайшие сроки. Скорость, точность, качество!



Каковы ваши условия оплаты за джойстик с эффектом Холла?

● Оплата Меньше или равна 1000 долларов США, 100% предоплата.

● Оплата больше или равна 1000 долларов США, 30% предоплата, 70% остаток перед отправкой.

Если у вас есть другие вопросы, пожалуйста, свяжитесь с нами wangyi@halljoystick.com



Вы торговая компания или производитель джойстиков с эффектом Холла?

Мы являемся производителем джойстиков с 20+-летним опытом работы.



Как добиться бесплатного обслуживания на полноценную жизнь?

Если вы являетесь пользователем, вы можете отправить его обратно на завод, после проверки и ремонта отправить его обратно покупателю и предоставить отчет о ремонте. Если вы являетесь дилером, мы предлагаем вам бесплатные детали или отправим их обратно в ремонт. Мы также можем предоставить услугу обмена.



Существует ли руководство пользователя для индивидуального джойстика с эффектом Холла?

Да, мы предлагаем инструкцию по настройке джойстиков. При необходимости мы можем предложить видео или онлайн-руководство.
