Электронный джойстик управления является исполнителем действий или инструкций и передает команды мозга устройства'
● Используется в различном электромеханическом оборудовании.
● Преобразуйте движение руки в выходной электрический сигнал.
● Контролировать направление, скорость и состояние работы оборудования.
● Компоненты взаимодействия человека и компьютера.
Эффект Холла и джойстики с потенциометрами
По мере того как потребность в джойстиках возрастает, дизайнеры испытывают все большее давление, чтобы обеспечить выполнение требований, а также сократить расходы. Эти требования включают, помимо прочего, чувствительность, точность, низкое энергопотребление, более плавную работу, нестандартный размер установки и многофункциональность. Это особенно важно в промышленных условиях, где надлежащее управление тяжелым оборудованием имеет решающее значение для предотвращения производственных травм или снижения производительности.

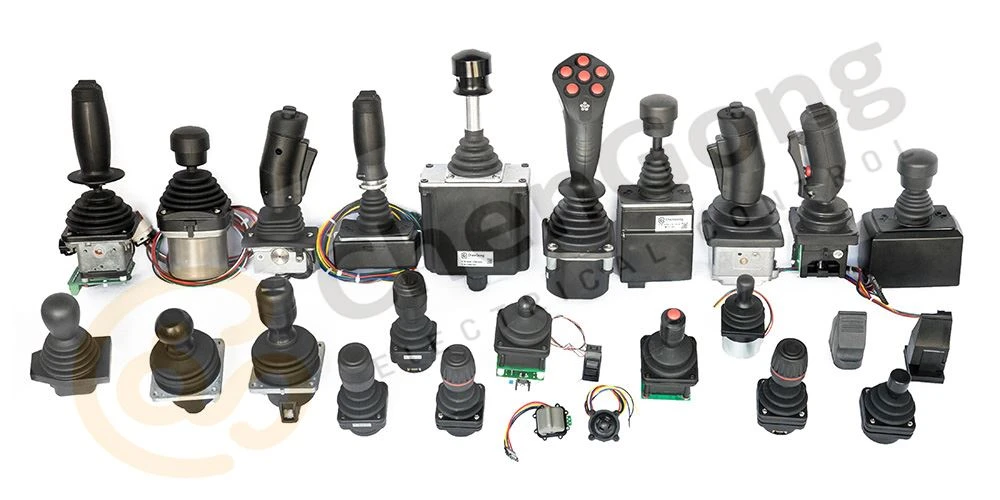

Компания CGEC специально разработала несколько типов промышленных электрических джойстиков для обслуживания производителей оригинального оборудования (OEM) и операторов в промышленных, коммерческих и потребительских средах. В промышленных приложениях решающую роль играют джойстики для машин и оборудования. По этой причине важно знать два основных типа промышленных джойстиков: джойстики с эффектом Холла и джойстики с потенциометрами.
Основные соображения для промышленных электрических джойстиков
У всех типов джойстиков есть свои преимущества и недостатки. Важно знать динамику, лежащую в основе джойстиков на основе потенциометра и эффекта Холла, чтобы выбрать тот, который подходит для вашего конкретного приложения.
Особенности ручки холлового типа:
● Бесконтактное определение угла Холла
● длительный
● Высокая устойчивость к загрязнениям.
● Тенденция в будущем
Характеристики ручки потенциометра:
● Пассивные компоненты
● Сильная противоинтерференционная способность
● Большой диапазон напряжения
● Низкое энергопотребление.
Оператор джойстика вилочного погрузчика
Потенциометр - это переменный резистор, который использует физический рычаг стеклоочистителя, который скользит по внутреннему электрическому элементу для изменения сопротивления. Потенциометры традиционно используются в качестве аналоговых делителей напряжения, которые выдают выходные сигналы напряжения, и изготавливаются с использованием одного из нескольких типов электрических элементов: углеродных, металлокерамических, проволочных или токопроводящих. Каждый из этих вариантов имеет свои преимущества и недостатки, однако все они подвержены возможному износу, вызванному трением скольжения рычага стеклоочистителя при вращении вала потенциометра. Потенциометры металлокерамического и угольного типа не часто используются в джойстиках, поскольку они менее долговечны и лучше всего используются в операциях с малым циклом, таких как функции настройки панели.
Поэтому CGEC предлагает три джойстика с потенциометрами HJ12, HJ15, HJ18, которые используются для управления погрузчиками.
Промышленные электрические джойстики на эффекте Холла, в соответствии с принципом эффекта Холла, сигнал смещения, передаваемый рукой, преобразуется в изменение градиентного магнитного поля между элементом Холла и сталью с постоянным магнитом, и выводится электрический сигнал. При изменении магнитного поля датчик на эффекте Холла действует как потенциометр, но исключает деградацию элемента, поскольку нет необходимости в физическом рычаге стеклоочистителя. Магнит, соединенный внутри с концом вала, помещается в непосредственной близости от микросхемы на эффекте Холла, но никогда не вступает в контакт. Хотя джойстики на эффекте Холла могут увеличить срок службы, необходимо учитывать и другие факторы, такие как температурный дрейф или доступное напряжение питания.
Джойстики с потенциометрами
Обычный режим работы людей&# 39 преобразуется в скользящее состояние потенциометра через определенную механическую структуру (структуру ручки), а сигнал смещения преобразуется в электрический сигнал, выводимый через потенциометр. Джойстики промышленного электрического потенциометра были на протяжении десятилетий и используют принципы закона Ома для обеспечения пропорционального аналогового выхода. Джойстик с потенциометром содержит несколько компонентов, которые при перемещении увеличивают или уменьшают уровень сопротивления внутри электронной схемы. Практически все блоки сбора данных, ПЛК или микроконтроллеры совместимы с широко распространенным традиционным потенциометром.
Джойстик с электрическим промышленным потенциометром - идеальный вариант для приложений, требующих точного перемещения промышленного оборудования или движущихся механизмов. Хотя джойстики с потенциометрами обеспечивают отличную производительность, у них есть ограничения, когда речь идет о долговечности. С точки зрения долговечности, эти типы джойстиков могут иметь проблемы с надежностью из-за износа движущихся частей и незначительной восприимчивости к электромагнитным или радиочастотным помехам. Это особенно верно для потенциометров с проволочной обмоткой, но в меньшей степени для проводящих пластиковых типов, в которых используется гладкая электрическая дорожка для устранения как можно большего трения. Точно так же потенциометры из проводящего пластика не имеют таких проблем с помехами из-за свойств материала элемента.
Джойстики на эффекте Холла
В отличие от джойстиков с потенциометрами, которые используют электронные схемы, джойстики на эффекте Холла используют магнитную систему. Джойстики с эффектом Холла имеют преимущество перед джойстиками с потенциометрами, поскольку они не изнашиваются от физического контакта с самим датчиком. Электрические джойстики на эффекте Холла используются в промышленности так же, как и потенциометры, но лучше всего подходят для тех, которые могут иметь чрезмерную вибрацию или удары. Сюда входят карьерные самосвалы, экскаваторы-погрузчики, краны, экскаваторы, экскаваторы и многое другое.
Хотя есть несколько преимуществ использования джойстиков на эффекте Холла перед джойстиками с потенциометрами, есть также несколько недостатков. Доступное напряжение питания может быть ограничивающим фактором, поскольку для большинства эффектов Холла требуется 5 В постоянного тока или 9 ~ 36 В постоянного тока, тогда как потенциометр может использовать широкий диапазон напряжений. Кроме того, у джойстиков на эффекте Холла есть несколько ограничений в используемом ферромагнитном материале, так как его магнитное поле со временем изменяется и напрямую зависит от более экстремальных высоких и низких температур. Эти изменения в магнитном поле заставят джойстик на эффекте Холла «дрейфовать» и повлиять на выходное напряжение. Это создает нежелательные отклонения и влияет на долгосрочную надежность джойстика на эффекте Холла.
Фактически CGEC предлагает выход на эффект Холла и выход потенциометра в джойстиках одной серии, таких как серии HJ20, HJ30, HJ50, HJ60.
Выбор правого джойстика: эффект Холла против потенциометра
Когда дело доходит до выбора промышленного электрического контроллера джойстика, вам следует задать несколько вопросов. Следующие ниже вопросы призваны помочь как с точки зрения операционных показателей, так и с точки зрения бюджета.
Как правильно выбрать джойстик?
Классифицируется по функциям продукта:
● Одна ось: управление действиями привода.
● Ось Daul: управление действиями двух исполнительных механизмов.
● ось: управление действиями трех или более учреждений.
Классификация по выходному сигналу:
● Выходное напряжение Холла: устанавливается в диапазоне 0 ~ 5 В;
● Выход потенциометра: заказчики устанавливают выход в соответствии с их собственными системными требованиями;
● Выходное напряжение / ток: укажите входное напряжение (широкий вход напряжения), выходное напряжение или ток;
● Выход шины CAN: передача сигналов данных через интерфейс шины.
Операционная среда - В какой среде будет находиться джойстик и каков требуемый код защиты от проникновения (IP)?
Ожидаемый срок службы - как долго джойстик должен работать и как это соотносится со сроком службы машин или оборудования, с которым он будет работать?
Бюджет проекта - какую часть бюджета проекта можно выделить на выбор высокопроизводительного промышленного электрического джойстика? Как эти инвестиции улучшат эксплуатационные характеристики и предотвратят расходы на техническое обслуживание и замену в будущем?
Хотя это лишь некоторые из факторов, которые ваша команда должна учитывать при выборе джойстика с эффектом Холла или потенциометра, их полезно держать в голове. При необходимости CGEC может взять на себя дополнительное программирование и инжиниринг джойстика.
Проконсультируйтесь с CGEC, чтобы выбрать правильные промышленные электрические джойстики
При навигации по промышленным джойстикам важно изучить весь спектр функций и возможностей, которые каждый может предложить. Многофункциональные промышленные джойстики можно настроить для конкретных приложений и проектов вашей компании. При работе с потенциометром и джойстиками на эффекте Холла CGEC выбирает соответствующие уровни сопротивления и регулирует отклонение в соответствии с техническими требованиями вашей команды. Дополнительные аксессуары могут быть включены в конструкцию для бесперебойной работы и оптимальной производительности.
Если вы хотите выбрать джойстик, замененный AWP, и джойстик, замененный вилочным погрузчиком, пожалуйста, проверьте наш каталог и найдите номер детали, который вам нужен, или покажите свой номер детали на наш электронный ящик. Мы ответим вам в ближайшее время.
Чтобы обсудить с инженером преимущества джойстиков с эффектом Холла и потенциометров для вашего приложения, также свяжитесь с нами сегодня. и один из наших инженеров по применению или специалистов по дизайну будет работать с вашей командой.
